鍋爐汽包液位測量中差壓變送器改成電容式液位變送器案例介紹

發表時間：2019-04-13|? 聯系電話：15601403222 、 13915181149

差壓變送器與電容式液位計這兩種液位測量儀表在液位測量領域都有著非常**的應用。本文對于山西某化肥廠的液位計項目改造升級方案作簡要介紹。
為了節約水資源, 山西蘭花集團化肥廠將尿素解吸廢液經處理后送至造氣爐夾套汽包和吹風氣回收鍋爐汽包, 用解吸廢液代替脫鹽水。由于經處理后的解吸廢液仍含有一部分 NH 3 、CO 2 和油污等雜質 ,致使液位測量管線出現堵塞現象 ,導致無法檢測到實際液位。

1、存在的問題。

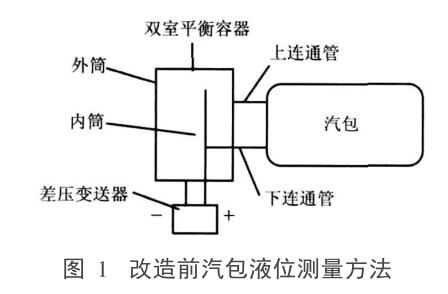

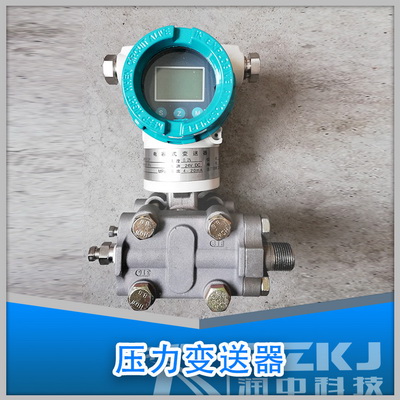

改造前汽包液位測量方法如圖 1所示。采用在現場汽包側面上法蘭與下法蘭之間安裝雙室平衡容器 ,雙室平衡容器的下方正、負壓室輸出接口上連接差壓變送器，通過差壓變送器測量液位高度形成的差壓變化來測量液位。雙室平衡容器的作用:防止高溫蒸汽直接接觸差壓變送器的膜盒而損壞膜盒 ;防止充裝的隔離水溫度與汽包內介質溫度不一致 ,而導致測量誤差的增大。在使用過程中 ,雙室平衡容器的外筒與變送器負壓接口、汽包上連通管相連,內筒與變送器正壓接口、汽包下連通管相連。正常使用過程中 , 將外筒內充滿干凈的水,使得外筒、變送器負壓室內均為干凈的水 ;而汽包下連通管、變送器正壓室、內筒內均為解吸廢液;由于經處理后的解吸廢液仍含有一部分 NH 3 、CO 2 和油污等雜質, 致使汽包下連通管、變送器正壓室、內筒內經常出現堵塞 ;頻繁時, 每天堵塞 3次 ,無法測得真實的液位。

2　改造方法

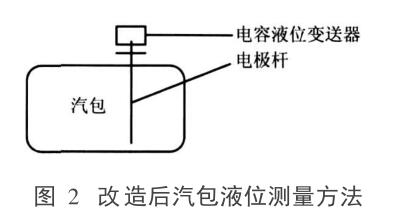

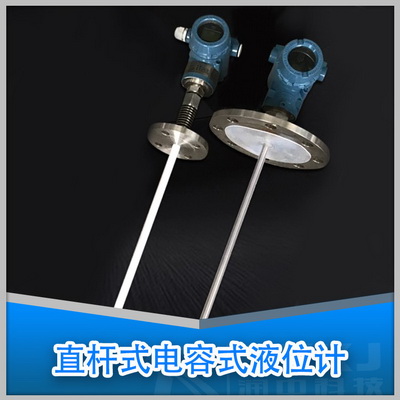

改造后汽包液位測量方法如圖 2所示。將原有的差壓式測量方式改造為插入式電容液位變送器 (SC700系列 ), 利用汽包上部閑置的法蘭口, 安裝合適的插入式電容液位變送器。插入汽包內的電極桿和汽包壁之間通過介質的高低形成變化的電容值,該電容值隨著液位的升高而增大,通過檢測該變化的電容值而輸出成正比的電流。
