一、靜壓式液位變送器測量原理
靜壓式液位變送器利用靜壓測量原理：
當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po
式中：
P：變送器迎液面所受壓力ρ：被測液體密度
g：當?shù)刂亓铀俣?br /> Po：液面上大氣壓
H：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po，使傳感器測得壓力為：ρ.g.H，顯然，通過測取壓力P，可以得到液位深度。

二、靜壓式液位變送器應用領域

投入式變送傳感器**應用于水廠、污水處理場、城市供水、高樓水池、水井、礦井、工業水池、水罐、油池、油罐、水文地質、水庫、河道、海洋等場合液位的測量。



三、靜壓式液位變送器主要特點

1.穩定性好，精度高。
2.直接投入到被測介質中，安裝使用相當方便。

3.固態結構，無可動部件，可靠性高，使用壽命長。

4.適用范圍廣，從水、油到粘度較大的糊狀都可以進行***測量。

5.靜壓式液位變送器具有電源反相極性保護及過載限流保護。

6.安裝靈活,使用方便，效準簡單，可現場顯示。

7.信號隔離放大，截頻干擾設計，抗干擾能力強。

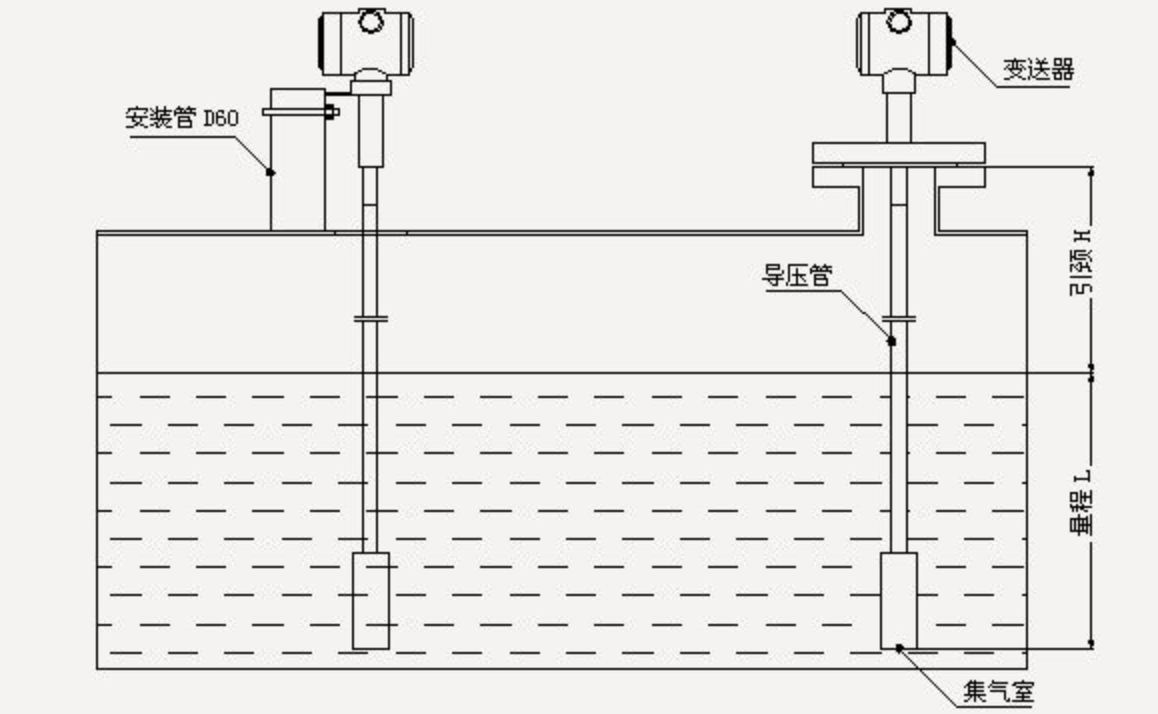

四、靜壓式液位變送器安裝

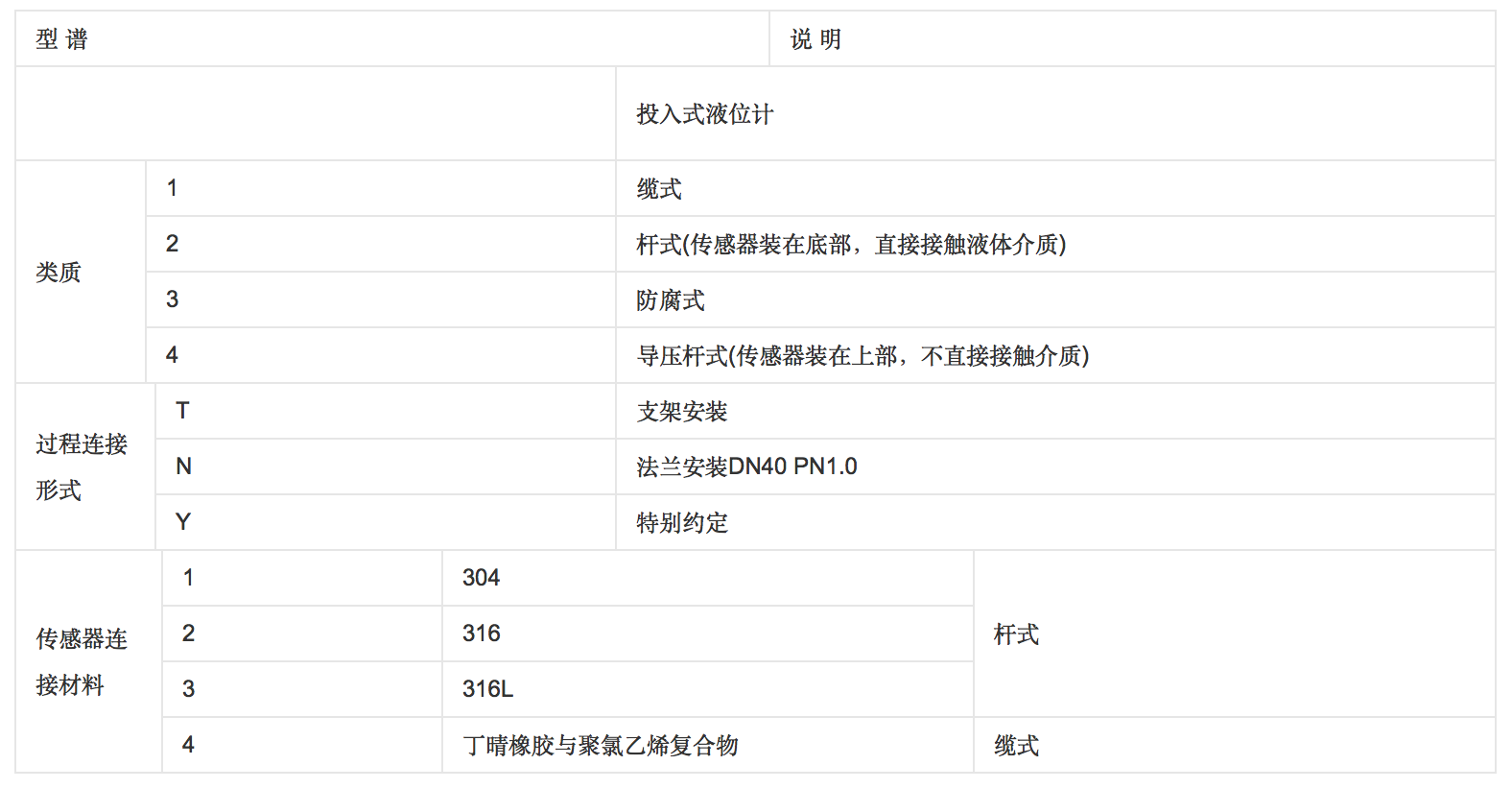

五、靜壓式液位變送器選型
