RZ-UQZ浮球液位變送器結構原理：
RZ-UQZ浮球液位變送器由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化，沿導管而上下浮動，浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，再由變送器將變化后的電阻(或電壓)信號轉換成4～20mA的電流信號輸出。并可在顯示儀上設定上、下限報警，實現對液位的位式控制。
由液位傳感器和智能HART板(電流轉換器)兩部分組成，浮球與液位同步變化，控制干簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號或疊加HART數字信號輸出。
RZ-UQZ浮球液位變送器產品特點：
1、 智能電子部件由一塊主機板和一塊液晶屏組成；
2、 可就地按鍵調整*程和零點；
3、 可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改；
4、 在采用HART協議的分散控制系統中同主機進行雙向通訊；
5、 帶有EEPROM，不因斷電丟失數據。
6、工作原理簡單,適用性**,安全方便免維護
7、 實現液位的連接測量,不受被測介質物理與化學性質影響。如:溫度、壓力、導電率、介電常數等
8、使用不同材質可實現對強腐蝕性介質的測量
9、可用于兩種不同密度液體界面的測量。
10、重復性好。
RZ-UQZ浮球液位變送器參數：
測量范圍：0~3500mm
供電電壓：12~36V DC
輸出信號：兩線制4~20mA.DC疊加數字信號，由
用戶選擇開方或線性輸出；
負載電阻：250Ω
測量精度：±10mm
環境溫度：-40~80℃
工作溫度：-20~120℃
公稱壓力：≤1.6MPa
法蘭標準：A：JB/T82.1-94(平面法蘭)
DN100 PN1.6 球φ90
B：JB/T82.1-94(平面法蘭)
DN80 PN0.6 球φ76
介質密度：≥0.65g/cm3
介質粘度：≤0.015PaS
接液材質：不銹鋼
防護等級：IP65

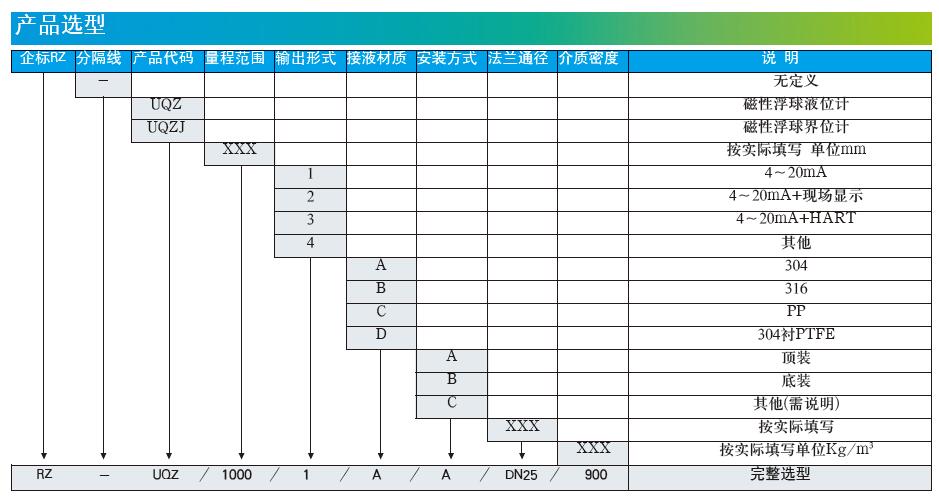

RZ-UQZ浮球液位變送器選型說明：
RZ-UQZ浮球液位變送器安裝說明：
1、被測介質不應含有鐵磁性雜質。
2、為了防止運輸時浮球在密封管上高速滑落或撞擊，引起測量帶脫出，故儀表在出廠前，用卡箍將浮球固定在密封密管底部,磁鋼在密封管頂部。用戶在安裝使用前應先拆去卡箍，將浮球上升至密封管頂部，然后輕緩地將浮球下移，針針應作相應的轉動。
3、儀表的面扳指示為指針式，滿度測量時指示數字為喱針方向排列，空度測量時指示數字為逆時針方向排列。
4、儀表出廠時附有安裝法蘭，用戶應有配管道法蘭。
5、儀表的安裝位置一般選擇在量程之半。

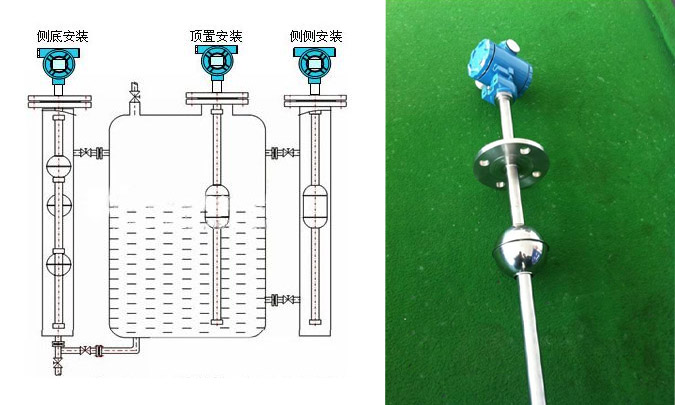

RZ-UQZ浮球液位變送器分以下四種安裝方式：
1：側底安裝 2：頂置安裝 3：側側安裝
