0 引言
目前大多數煙氣脫硫系統采用的是石灰石—石膏濕法脫硫技術，其中吸收塔是進行煙氣脫硫的主要設備，吸收塔液位對脫硫系統的安全可靠運行有著極其重要的作用，但由于吸收塔本體結構的特殊性，無法使用當前主流的液位計進行直接測量。其中吸收塔液位在脫硫系統中是非常重要的參數，系統中循環泵、氧化風機、攪拌器等關鍵設備的連鎖保護條件均與之直接關聯，所以說吸收塔液位測量數據的準確性及穩定性決定脫硫系統的穩定運行，也影響著與脫硫系統相關的其他工藝系統的安全運行。本文介紹目前采用的差壓變送器等儀表來進行測量吸收塔液位的幾種方法，并分析各種測量方法的優缺點。


1 問題產生

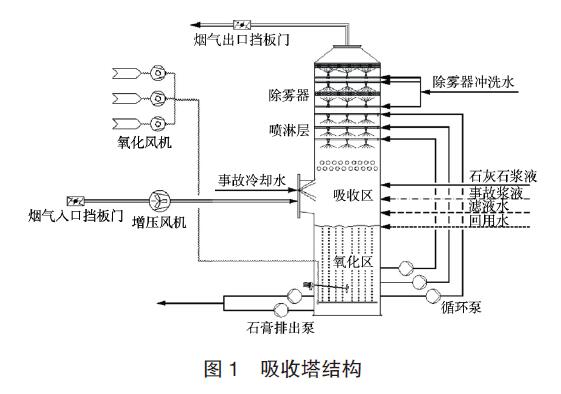

脫硫吸收塔內介質比較復雜，在漿液氧化區內主要是硫酸鈣漿液、亞硫酸鈣漿液和氧化空氣，吸收區內是帶正壓的煙氣和漿液的混合物。由于吸收塔漿池上方是大量的噴淋漿液和煙氣混合物，因此無法在頂部安裝超聲波液位計或雷達液位計進行測量。石灰石—石膏漿液主要有3 點特殊性。
（1）為保證脫硫效率，漿液含固量高達20%，即使在攪拌器的作用下讓漿液不停的流動，漿池上、下層密度也不均勻。
（2）漿液中的亞硫酸鈣具有很強的黏性，若將儀表探頭伸入其中，亞硫酸鈣慢慢附著在探頭表面，從而影響儀表的正常工作，使測量數據失真。
（3）漿液中含有大量的氧化空氣，氧化空氣管網一般安裝在距塔底約3 m 高的位置，氣泡上升過程中隨著漿液壓強的減小而逐步膨脹，進一步導致吸收塔內漿液上、下層密度的差距。由于漿液的以上特性，若僅在吸收塔側壁上安裝壓力變送器，是無法測量比較準確的液位數據的。此外，浮子液位計和磁翻板液位計更無法適應如此惡劣工況。

2 解決方案
為了比較準確測量吸收塔液位，目前國內的脫硫系統普遍采用壓力變送器測量吸收塔底部的壓力，并安裝漿液密度測量裝置，將數據遠傳至DCS（Distributed Control System，集散控制系統）或PLC（Programmable Logic Controller，可編程邏輯控制器）控制系統，然后根據公式H=（P/ρg）+h 計算吸收塔的液位。由于密度測量方法多種多樣，但各有特點，且差異較大，直接影響了工程的造價、測量裝置的穩定運行程度以及系統運行期間的的維護工作量大小。由于吸收塔液位在脫硫系統中是非常重要的參數，儀表數量按工藝要求均為冗余配置，以下各種測量方法中不再贅述。

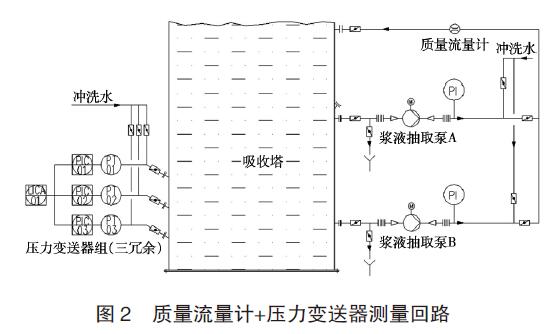

（1）裝置一———質量流量計+壓力變送器測量回路。此方法先利用質量流量計實時測量漿液的密度，然后通過壓力變送器測出的壓力值計算吸收塔液位。密度測量回路主要由石膏漿液抽取泵（一用一備）、閥門（抽取泵入口閥、出口閥、沖洗閥、排放閥）、質量流量計、壓力表及管件組成，壓力測量回路主要由壓力變送器、閥門、沖洗管路組成（圖2）。

啟動密度測量回路時，需先關閉沖洗閥、排放閥、出口閥，然后打開入口閥，待抽取泵充滿漿液后啟泵，啟泵成功后再打開出口閥，并根據泵出口壓力表的指示調節出口閥門至合適的壓力，以保證測量管內流速滿足測量的需要，又不至于流速過高，導致質量流量計磨損嚴重，縮短儀表的使用壽命。

當脫硫系統停運或質量流量計需要維護檢修時，應先停止漿液抽取泵，然后關閉入口閥，打開排放閥，至測量管路內的漿液排盡后，打開沖洗閥，用工藝水將管路沖洗干凈后即可關閉沖洗閥、排放閥和出口閥。

壓力測量儀表采用一體化隔膜式壓力變送器，一次檢修閥應盡量靠近吸收塔側壁，采樣管應與側壁保持約60°夾角，可減少漿液在測量管路中沉積，以防采樣管堵塞。此外，還應在靠近壓力變送器隔膜處安裝沖洗管路，定時沖洗壓力變送器的膜片、采樣管及檢修閥門，以確保測量管路的暢通。

本方法測量的吸收塔液位應由公式H=（P/ρg）+h 計算后得出。式中，H 為液位計算值，P 為壓力，ρ 為質量流量計測出的漿液密度，g 為重力加速度，h 為壓力變送器的安裝高度。本法中的質量流量計準確度高，精度可達0.2%，完全滿足脫硫系統的運行要求；無直管段要求，安裝較為方便；可靠性高，維修率低。利用漿液抽取泵不斷抽取吸收塔中的漿液進行測量，保證了測量數據的實時性。

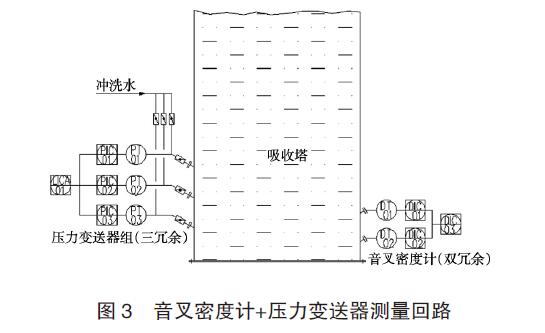

（2）裝置二———音叉密度計+壓力變送器測量回路。本方法在吸收塔底部側壁上分別安裝音叉密度計和壓力變送器，其中音叉密度計用以測量漿液密度，壓力變送器用以測量漿池底部壓力，如圖3 所示。為了保證儀表測量的可靠性及穩定性，安裝時應將儀表與吸收塔側壁保持大約60°夾角，同時應安裝沖洗管路，定時沖洗采樣管及音叉密度計的傳感器。液位由公式H=（P/ρg）+h 計算后得出。式中，H 為液位計算值，P 為壓力，ρ 為漿液密度，g 為重力加速度，h 為壓力變送器的安裝高度。

采用本方法測量時，結構簡單，減少了設備故障率，相應也減小了維護工作量，但由于音叉密度計的探頭是插入到吸收塔內的，無法安裝檢修閥門。若出現音叉密度計需要維護檢修時，必須等脫硫系統停運并將吸收塔漿液排空后，才能將其拆卸送檢。因此建議將音叉密度計冗余配置，以增加本套裝置的可靠度。也可定制在線可插拔球閥組件，從而徹底杜絕檢修儀表時影響工藝系統運行的情況。

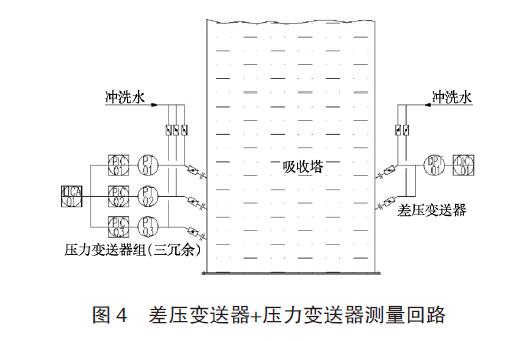

（3）裝置三———差壓變送器+壓力變送器測量回路。本套裝置采用差壓變送器測量漿液的密度，利用壓力變送器測量漿池底部的壓力，然后通過公式間接計算出吸收塔液位，如圖4 所示。差壓變送器采用隔膜式分體結構，2 個遠傳膜片安裝在吸收塔側壁合適的位置（高差一般控制在3～5 m），膜片通過毛細管與變送器本體連接。脫硫系統正常運行時漿液的密度大約控制在1120 kg/m3 左右，因此吸收塔漿池介質從工藝水變為正常的石灰石—石膏漿液時，差壓變送器的數據相應從29.4 kPa 上升
至32.9 kPa（膜片高差按3 m 設計），變化范圍非常小，大約3.5 kPa，若儀表量程為50 kPa，變化范圍僅占儀表量程的7%，因此應選擇***的微差壓變送器。


密度計算方法：ρ=ΔP/（gΔH）計算后得出。式中，ρ 為漿液密度計算值，ΔP 為差壓，g 為重力加速度，ΔH 為差壓變送器2 個膜片的高度差。

液位計算方法：H=（P/ρg）+h 計算后得出。式中，H 為液位計算值，P 為壓力，ρ 為密度計算公式中的漿液密度計算值，g 為重力加速度，h 為壓力變送器的安裝高度。采用本裝置測量漿池液位時，結構簡單，差壓變送器和壓力變送器技術也非常成熟可靠，成本也較低。僅需安裝沖洗管路對儀表膜片和采樣管路定時沖洗，維護工作量相對較少。

3 測量裝置比較
以上3 套裝置均是目前脫硫系統中常用的吸收塔液位測量裝置，各有優缺點。

（1）裝置一使用的質量流量計精度高、穩定性好，數據的可重復性也很好，因此測量漿液的密度值可靠性高，提高了整套液位測量裝置的綜合精度，在脫硫技術剛引入國內時曾大量使用。但裝置本身結構復雜，采用了專門的測量管路、泵及大量閥門，增加了裝置的故障點，維護工作量大大增加。

（2）裝置二在裝置一的基礎上做了一些改進，主要是取消了專門的密度測量管路，將密度測量儀表直接安裝在吸收塔側壁上，密度測量采用了***的音叉密度計，大大簡化了測量裝置。缺點是目前適合脫硫工況的音叉密度計生產廠家很少，價格比較貴；而且還沒有與之配套的在線檢修閥門，面臨檢修儀表時需停運工藝系統的風險。
