壓力變送器在對接手操器、二次儀表等不同設備的接線方式
發表時間：2019-04-11|? 聯系電話：15601403222 、 13915181149

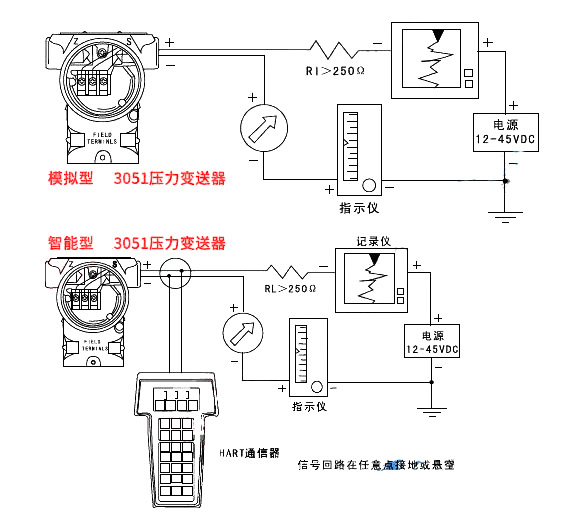

常規狀態下，壓力變送器都是4-20mA電流輸出的，而4-20mA電流輸出的壓力變送器接線都是兩線制，但是還是有很多用戶不知道如何接線。下面我們先詳細說明下兩線制4-20mA電流信號輸出的壓力變送器接線，如下圖：

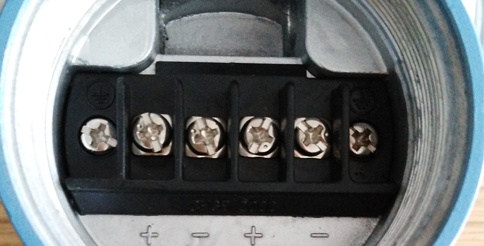

1、打開壓力變送器后蓋，你會看到有四個壓力變送器接線端子，OUT正負和TEST正負，這里我們接OUT正負，TEST正負是廠家用來標定壓力變送器用的，現場使用就不用管著兩個端子的有什么作用，直接OUT正負就行。

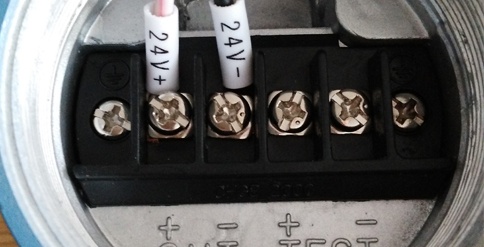

2、如上圖所示，24V電源供電，24V＋接OUT正，24V－接OUT負。【這樣，簡單的兩步即可完成壓力變送器接線，是不是很簡單呢！我的小伙伴有沒有覺得原來壓力變送器接線也可以如此簡單。其實只要懂了基本的知識，認真看下壓力變送器使用說明書，正常人都可以很快知道壓力變送器是怎么接線的】
當然，市面上還有一些三限制的壓力變送器，那么三限制壓力變送器接線怎么接呢？

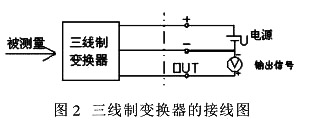

三線制變換器的接線圖如圖 2 所示，電流輸出系統除了兩根電流傳輸線以外，還有一根電源線向變壓器提供電源。 三線制就是電源正端用一根線，信號輸出正端用一根線，電源負端和信號負端共用一根線。 其供電大多為 DC 24V ， 輸出信號有 DC4-20mA ，負載電阻為 250Ω 或者 DC0-10mA ，負載電阻為 0-1.5kΩ ；有的還有 mA 和 mV 信號，但負載電阻或輸入電阻，因輸出電路形式不同而數值有所不同。
其實壓力變送器接線問題即便有客戶不懂，聯系我們廠家電話指導也非常簡單。現在設備無論變送器還是電子顯示儀還是其他閥門或者泵閥都是有接線端子圖或者直接兩個正負極端子，一目了然非常簡單。
